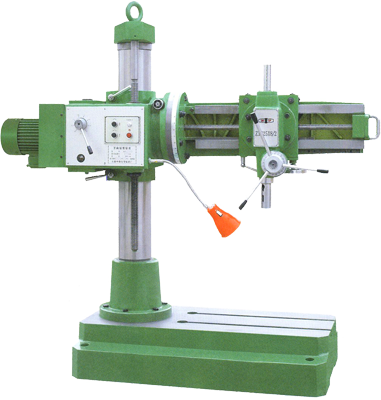

Z37系列万向摇臂钻床 |
Z37系列万向摇臂钻床.结构精巧.机动性强.是因地制宜.用途广泛的万能型钻床。本机床为适应不同工作物的多变性,可在任何角度位置对工件进行钻孔、扩孔、绞孔、锪控和攻螺纹等。特别适应大型机器及船舶的制造和装配,以及修配车间对特殊钻孔的加工。本机床主轴箱除可沿摇臂导轨做水平移动外,还可以在它的拖板上做360度的回转,摇臂又可以绕立柱轴线做360度回转。 |
项目 | Z3725×8/2 | Z3732×8 | ||
最大钻孔直径 | mm | 25 | 32 | |
主轴中心线至立柱母线距离 | 最大 | mm | 800 | 820 |
最小 | mm | 350 | 325 | |
主轴端面至底座工作面距离 | 最大 | mm | 750 | 770 |
最小 | mm | 220 | 10 | |
主轴箱水平移动距离 | mm | 450 | - | |
摇臂升降距离 | mm | 500 | ||
摇臂升降速度 | m/min | 1.25 | - | |
摇臂绕其立柱回转角度 | ±180° | ±180° | ||
主轴箱绕自己的回转中心的回转角度 | 360° | 360° | ||
摇臂绕其自己的回转中心的回转角度 | 360° | 360° | ||
主轴圆锥孔(莫氏) | No | 3 | No.4 | |
主轴行程 | mm | 130 | 130 | |
主轴转速级数 | - | 6 | 6 | |
主轴转速范围 | r/min | 80-800 | 63-860 | |
主轴进给量(转数)级数 | - | 手动 | 4 | |
主轴进给量范围 | mm/r | 手动 | 0.07-0.22 | |
刻度盘每转钻孔深度 | mm | 100.5 | - | |
主轴允许最大扭转力矩 | kgm | 20 | 100 | |
主电机功率 | kw | 1.5 | 1.5 | |
机床净重/毛重 | kg | 1000/1500 | 1000/1700 | |
机床外形尺寸(长×宽×高) | mm | 1730×700×1720 | 1658×720×1910 | |
机床外包装尺寸(长×宽×高) | mm | 1980×830×2120 | 1930×100×2150 |
