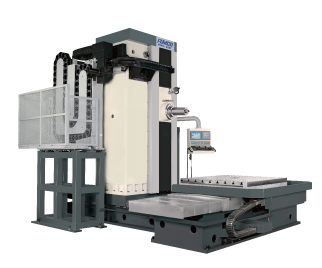

远东镗铣床BMC-T3/T4_瑞远机床_浙江瑞远机床_宁波数控机床_宁波数控车床

prevnext

产品分类：远东机械

动柱式设计，工作台直接固定于机床底座上，工作台负重能力更佳，不易变形。 ● X、Y、Z轴皆以电子尺控制确保定位精度，构成闭合式回路控制系统，采用绝对座标，不需要长距离的

订购热线：13586902159

动柱式设计，工作台直接固定于机床底座上，工作台负重能力更佳，不易变形。

● X、Y、Z轴皆以电子尺控制确保定位精度，构成闭合式回路控制系统，采用绝对座标，不需要长距离的原点回归操作，有效缩短非加工时间。

● X、Y、Z轴皆以电子尺控制确保定位精度，构成闭合式回路控制*动柱式设计，工作台直接固定于机床底座上，工作台负重能力更佳，不易变形。

● 五轴(X、Y、Z、W、B轴)控制，四轴同动控制。

● 任一角度定位工作台(B轴功能)。

● X轴行程3000/4000mm，Y轴行程2050mm，Z轴行程1500mm，W轴行程500mm。

● 工作台尺寸：宽1440mm X 长1600mm。

● 工作台载重能力8000 kg。

规格说明
行程	工作台横向行程主轴箱上下行程工作台纵向行程	3000 / 4000 mm 2050 mm 1500 mm
工作台	尺寸最大荷重快速进给率	1440 X 1600 mm 8000 kg 1 rpm
主轴	行程(W) 直径锥度刀柄锥度拉紧螺栓铣削主轴直径马达<连续/30分> ; 低速转速高速转速	500 mm Ø 110 mm ISO 50 BT 50 MAS II (MAS I*) 225 mm 22/26kW 8-765 rpm 766-2500 rpm
刀具自动交换装置	刀具容量最大刀具直径最大刀长允许最大刀具重量换刀时间	60 / 90 PCS 120 / 250 mm 400 mm 25 kg 13 sec
伺服马达	X轴 Y轴 Z轴 W轴	6 (α30/3000i) kw 7 (α30/3000i) kw 6 (α40/3000i) kw 4 (α22/3000i) kw
控制器	控制轴数同时控制轴数	4 (5 for 21iM) 3 (4 for 21iM)
快速移动速率	X、Y、Z轴 W轴	12 m/min 4 m/min
外观尺寸	占地面积高机器重量荷电量	7100x7800 / 7100x9100 mm 4100mm 25000/26000kg 55KVA
各轴向进给率	0-4000 mm/min
电子尺	X/Y/Z
控制系统	FANUC(可选配SIEMENS及HEIDENHAIN)
其他说明	«规格若有改，恕不另行通知»
