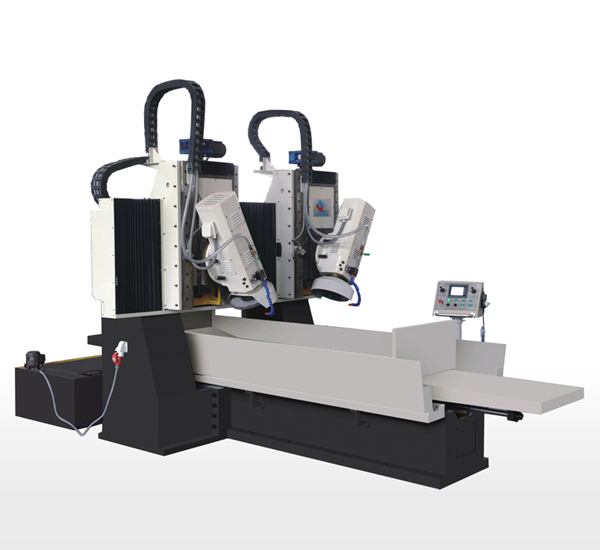

GM-KDY1206 数控龙门燕尾导轨磨床
产品分类：桂林桂北
GM-KDY1206 数控龙门燕尾导轨磨床 产品描述 本系列机床为燕尾导轨专用磨床，主要用于磨削55 燕尾导轨，配置合适砂轮，也可加工V形、矩形导轨。 特点： 机床采用定梁式龙门式结构，刚
订购热线：13586902159
|
GM-KDY1206 数控龙门燕尾导轨磨床 |
 |
|
|
|
|
产品描述 |
本系列机床为燕尾导轨专用磨床，主要用于磨削55° 燕尾导轨，配置合适砂轮，也可加工V形、矩形导轨。 特点：
机床采用定梁式龙门式结构，刚性好；立磨头可旋转±70°，方便操作，生产效率高。
工作台纵向导轨和磨并没有垂直导轨粘贴聚四氟乙烯导轨软带，耐磨性好；磨头横向导轨采用滚动直线导轨。
工作台纵向移动为液压驱动，比例阀无级调速；采用外置式独立油站，床身热变形小。
机床采用程控系统，通过小型可编程控制器控制步进电机，实现磨头横向和垂直自动进给。具有独立电柜和可移动按钮站 (带手持电子手轮)，采用触显示操作，可编程自动磨削，使用操作方便。
根据用户需要，也可选配数控系统。 |
|
主要技术规格 |
单位 |
GM-DY1206 |
|
工作台 |
工作台台面尺寸 (宽×高) |
mm |
630×1250 |
|
工作台T形槽槽数 |
|
3 |
|
最大负重 |
kg |
810 |
|
工作台纵向最大行程 |
m/min |
1350 |
|
工作台速度 (液压无级调速) |
mm |
3-25 |
|
磨头 |
立柱间距离 |
mm |
1200 |
|
磨头横向行程 |
mm |
900 |
|
磨头横向快速移动速度 |
mm/min |
1000 |
|
磨头垂直快速升降速度 |
mm/min |
320 |
双斜边砂轮尺寸 (外径×厚度×内径)
砂轮转速 |
mm
r/min |
φ350×45×φ127
1440 |
|
伺服电动扭矩 |
N.m |
28 |
|
磨头电机功率 |
kw |
7.5 |
|
液压泵电机功率 |
kw |
7.5 |
|
液压泵流量 |
L/min |
73 |
|
冷却泵流量 |
L/min |
96 |
|
机床总容量 |
kVA |
30 |
|
工作精度 |
加工精度：燕尾导轨直线度 |
mm |
0.015/1000 |
|
燕尾导轨平行度 |
mm |
0.020/1000 |
|
表面粗糙度 |
μm |
Ra0.63 |
|
整机参数 |
机床外形尺寸 (长×宽×高) |
mm |
4650×2730×2700 |
|
净重 |
kg |
约10000 |
|
随机附件 |
|
永磁吸盘 |
1套 |
砂轮平衡轴 |
1副 |
|
砂轮 |
1件 |
卸砂轮扳手 |
1副 |
|
砂轮修整器 (不附金刚钻) |
1套 |
开口扳手 |
3副 |
|
砂轮卡盘 |
1副 |
脚垫盘 |
3件 |
|
砂轮平衡架 |
1套 |
工具箱 |
1件 |
|
|
